8 kroků jak naprojektovat schodiště

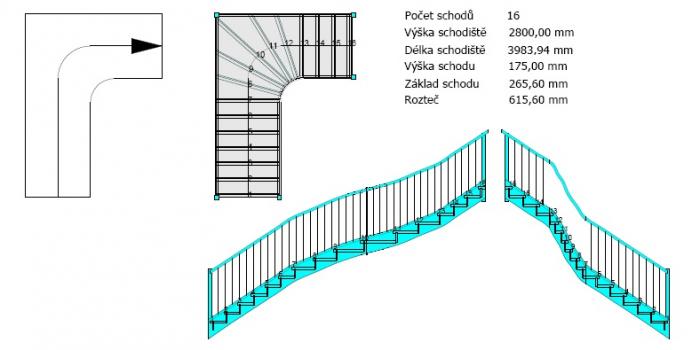

  1. Zkonstruujte nejdřív ve 2D základní rysy v půdorysu. Zadejte také linii chůze schodů. Jestliže je schodiště točité, musí být zaoblená také linie chůze, nesmějí být po ruce žádné pukliny (praskliny). Linie chůze může být zaoblená pomocí funkce „řezat/svářet“ – „zaoblit rádius“.
  2. Aktivujte základní půdorys a definujte ho pomocí „nastavení“ – „typ...“ – „el. schodiště“ k základnímu půdorysu.
  3. Aktivujte chůzi linie na konci (!) a definujte výši schodů přes „nastavení“ – „výška“ – „aktivní bod“ na požadovanou výšku
  4. Aktivujte linii chůze a definujte ji přes „nastavení“ – „typ“ – „el. schodiště“ – k „linii chůze“
  5. Nyní aktivujte půdorys a linii chůze a spusťte program schodiště, ve kterém klikněte na „ připojit“ – „architektura“ – „schody“
  6. Program schodiště se otevře a první návrh se ihned zobrazí. Tento návrh je možné libovolně pozměňovat (viz. manuál schody). Po proběhnutí propočtu následuje dotaz, zda má být napsaný v 3D –klávesnici a 2D návrh bude automaticky dosazen do 2D.
  7. Ve 2D můžete teď klávesnici číslo „1“ (viz. nahoře) opět číst a prostředním tlačítkem myši (M) umístnit. Vloží se půdorys s vloženými schody s oběma bočními stěnami. Dále se zobrazí text s geometrickými informacemi.
  8. Máte udělanou nápovědu také v 3D – exportu (s <,>, viz. nahoře), můžete tedy také číst s  klávesnicí ve 3D údajích.
