Definice rybinového spojování a truhlářství s Hundeggerem

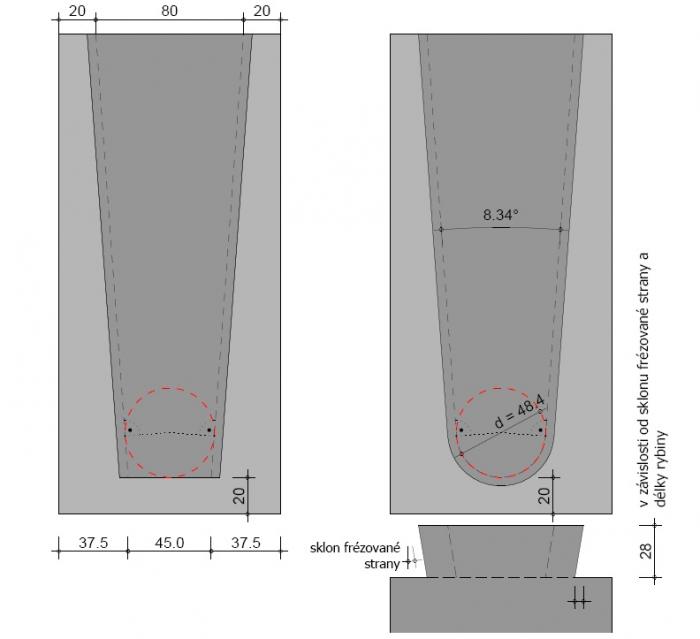

Z parametrů „šířka 1“ (80mm) a „šířka 2“ (45mm) budou v Hundeggeru přepočítané na parametry „šířka“ (48,4mm) a „konus (úhel)“ (8,34°). V cadworku definovaný rybinový spoj (obrázek vlevo) bude na Hundegger 5-osém CNC stroji vyhotoven jako na obrázku vpravo.

Délka a prodloužení smějí být sečteny maximálně na takovou délku, jaká je možná na frézách Hundeggerova CNC stroje. Šířka (Hundeggerův parametr) je závislá na přístroji a musí obnášet min. 45 mm.

Konus (úhel) může být s Hundeggerem přibližně přepočítán takto:

[central-obr:vzorec]
