Jak je zakončení definováno?

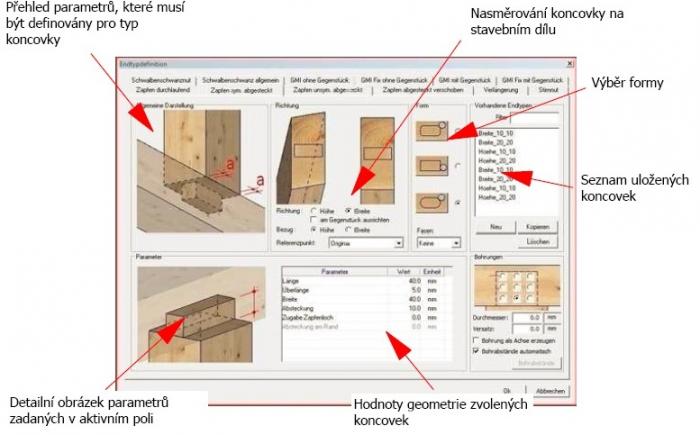

Všechny stavební části, které mají být ukončeny koncovkou, musí být aktivní. V Menu – Upravit – Koncovky můžete vybrat potřebné (požadované) typy koncovek (viz. Jaké typy koncovek jsou?) Otevře se okno pro výběr a definici koncovek. Zde můžete vybrat již uložené typy nebo vložit nový.

Následně po uložení nového typu koncovky přes nabídku „Nový“ zadejte nejdřív název. Název může být zvolený libovolně. Teď definujte jednotlivé parametry (hodnoty parametrů). Pro pomoc se vždy otevře (rozsvítí) pomocná bitmapa, když budete myší pohybovat přes parametry. Zadejte vždy směr čepů. Toto je závislé od polohy lokálního nápravového (osového) systému (osa stavebních dílů/částí). Pokud mají být vygenerovány strojové data, můžete je také připojit (přidat) k frézované (frézovací) formě koncovek ( v závislosti na stroji). Definice je pro všechny typy koncovek obdobná na zde uvedeném příkladu.

Po výběru tahejte v konstrukci jedno nebo více las (do) výstavby, které mají dostat (mít) tento typ koncovek. Případně můžete na stavební část kliknout. Pokud mají být koncovky vyvedeny oboustranně (začátek a konec), stiskněte tlačítko "D" („double – sided“). Pro opětovné jednostranné provedení stiskněte tlačítko "S" („single – sided“). Po výběru stavebního dílu ukončete definici (definování) pravým tlačítkem myši (R), v upravovaném okně je teď definice kontrolovatelná (ovladatelná).

Jak budou typy koncovek znázorněny (popsány) – nevidím typy koncovek

Pro řízení (vedení) typů koncovek klikněte v levém menu na „náhled“ a potom vyberte volbu typy koncovek. Tady můžete zvolit, zda se zobrazí stavební díl se „symbolem“, zda se zobrazí (zjeví) jméno nebo zda typ koncovky má být popsán materiálově. Nastavení bude převzato, když bude pole „viditelnost – zobrazení“ aktivní. Typy koncovek můžete rychle zviditelnit/skrýt kliknutím na náhled menu vpravo pravým tlačítkem myši (R).
