Bizarní klimatizaci si kutil vyrobil z věcí na vyhození. „Chladí skvěle,“ pochvaluje si

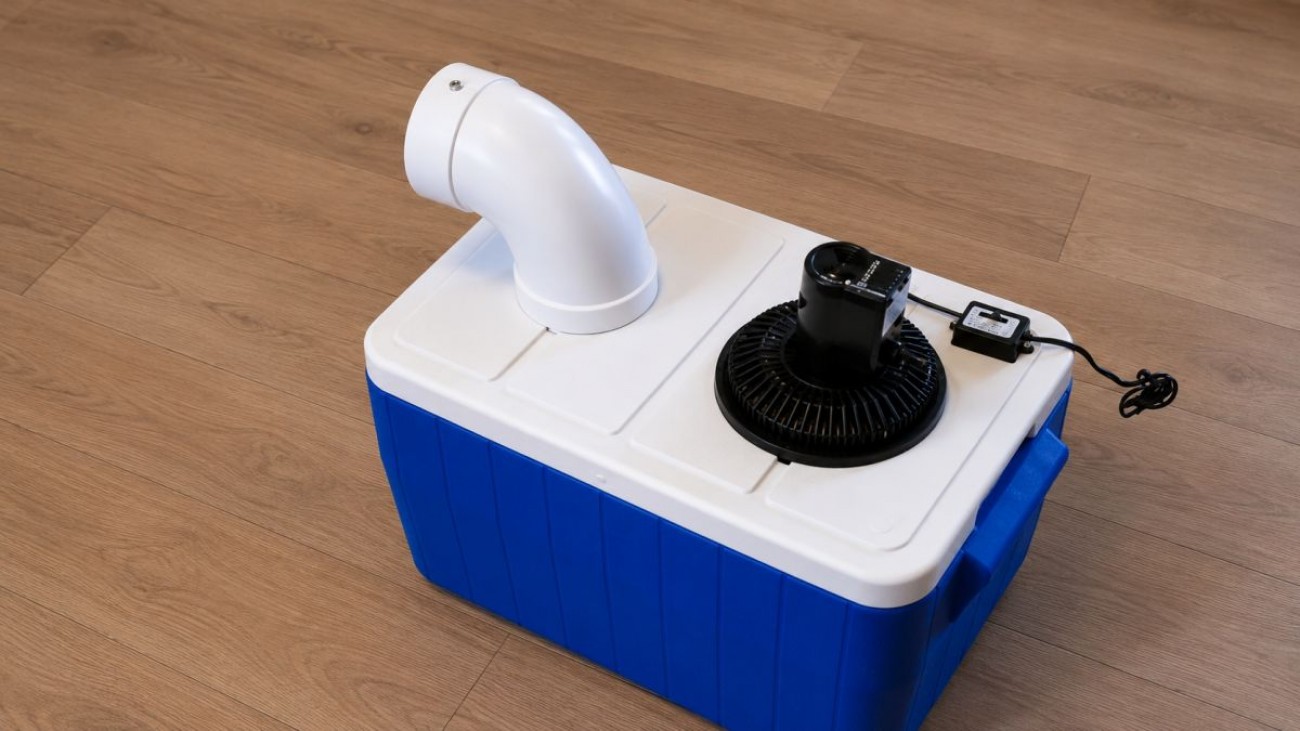

Pro sestavení tohoto modelu posloužil klasický přenosný chladicí box, menší ventilátor a tvarovaná plastová trubka. Zařízení je navrženo tak, aby mohlo fungovat udržitelně na solární pohon nebo z přenosné baterie, jelikož spotřeba je naprosto zanedbatelná.

Starý chladicí box nebo jiná plastová krabice

Prvním krokem k výrobě domácí chladničky vzduchu je mechanická úprava samotného chladicího boxu. Jedná se o běžnou plastovou nádobu s izolovanými stěnami, která se používá na uchování potravin během letních výletů. Úprava spočívá ve vytvoření dvou otvorů ve víku. Pro dosažení přesnosti je nutné obkreslit obrys čelní strany ventilátoru a vnější průměr trubky přímo na povrch víka. Jak ukazují snímky, nejprve se vrtačkou vytvoří startovací dírka a následně elektrickou přímočarou pilou pečlivě vyřízne oba kruhy. Zde je vhodné postupovat s pečlivostí. Ventilátor i trubka by měly zapadnout těsně, čímž se zamezí úniku vháněného vzduchu a zachová se tlak.

Ostatní komponenty zcela zdarma nebo za pár korun

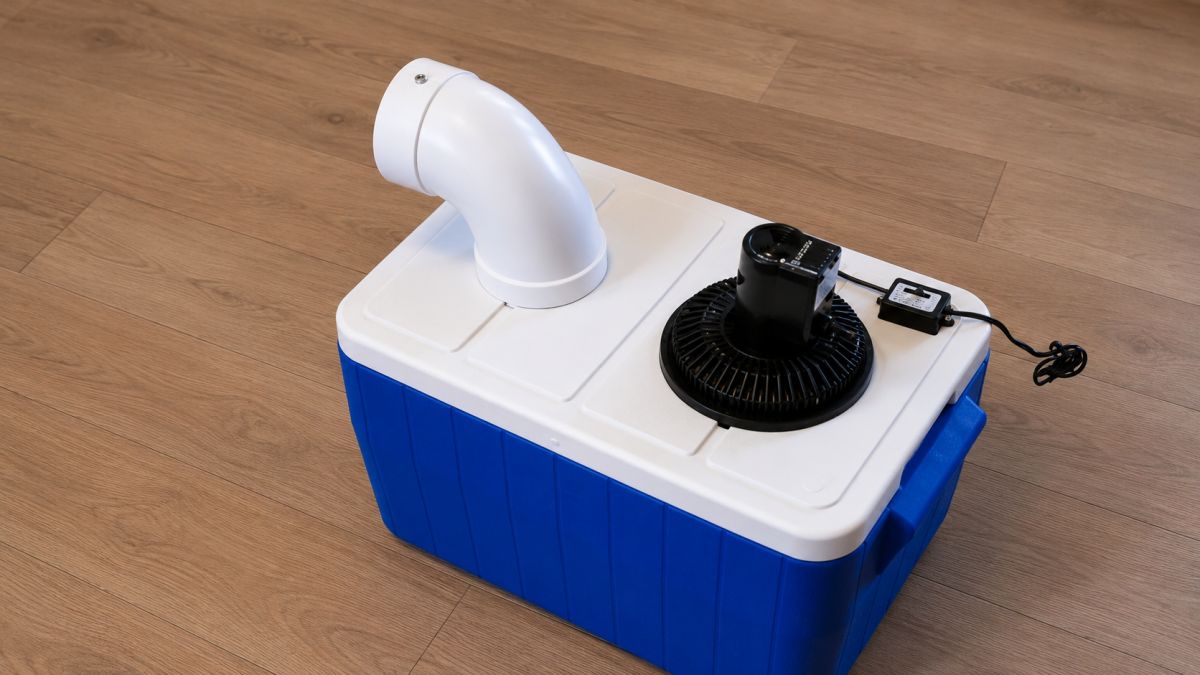

Jakmile jsou otvory vyříznuty a izolační výplň je začištěna, následuje usazení klíčových komponentů. Do jednoho otvoru se umístí ventilátor čelní stranou dolů tak, aby směřoval proud nasávaného vzduchu dovnitř boxu. Pro tento účel jsme použili malý 12V ventilátor. Do druhého otvoru se vsune plastová trubka. Ideální je použití tvarovky ve tvaru kolena. Tento tvar umožňuje směrovat proud chladného vzduchu přesně tam, kam je zrovna potřeba, a to pouhým otáčením trubky ve víku. Vzduch je tak neustále nasáván ventilátorem, tlačen do chladicího boxu, kde se ochladí o médium, a následně pod tlakem uniká ven.

Provoz na 12V baterii nebo malý FVE panýlek

Elektrické zapojení nabízí variabilitu pro různé podmínky. Ventilátor jde pohánět i solárním panelem umístěným venku mimo dům. Do obvodu je ale zakomponována také menší 12V baterie. Díky tomuto uspořádání lze napájecí zdroj přepínat. Během slunečného dne běží chlazení ze solárního panelu. V případě zatažené oblohy, při použití v noci nebo při přenesení do jiné místnosti lze systém přepojit na energii z baterie. K uživatelskému komfortu přispívá zabudovaný vypínač, díky kterému není nutné při zapínání rozpojovat a spojovat napájecí kabely.

Integrace chladících prvků

Srdcem procesu snižování teploty je led umístěný uvnitř boxu. Je zde několik možných přístupů. Ideální je volně ložený kus ledu zmrazený v plastovém kbelíku. Volný led má přímou styčnou plochu s proudícím vzduchem. Toto řešení má nevýhodu ve formě tající vody, kterou je nutné z boxu vylévat. Praktičtějším řešením je použití plastových lahví, které volíme v takovém rozměru, aby se ideálně vešly do boxu. Ten je tomu koneckonců uzpůsoben. Více fotek a podrobný postup výroby najdete v naší fotogalerii.

Zapínáme klimatizační jednotku

Když se obvod zapne, vháněný vzduch reaguje na povrch lahví. Záběry testu s kousky igelitu ukazují, že průvan z trubky je plynulý. Zkouška s teploměrem potvrzuje, že vyfukovaný vzduch je chladnější než okolí. Přesto je nutné brát v potaz, že toto řešení slouží spíše pro lokální osvěžení a vyžaduje umístění v bezprostřední blízkosti uživatele. Výkon je úměrný zásobě zmrazeného média uvnitř. Při použití větších zmrazených nádob vydrží zařízení foukat chladný vzduch přibližně pět hodin. Následně je nezbytné rozpuštěné lahve vyměnit za novou namraženou sadu z běžné mrazničky. Není to tedy zázrak, na druhou stranu se jedná o lokální klimatizaci, která může zajistit několik hodin příjemného ochlazení například při práci u počítače nebo jen pobytu v místnosti. Je logické, že do celého systému je potřeba započítat jako provozní náklady také namražení ledu. I tak ale zařízení díky své kompaktní velikosti, jednoduchosti a výrobní ceně může skvěle nahradit přenosnou klimatizaci všude tam, kde potřebujeme pouze dočasné chlazení menšího prostoru.
