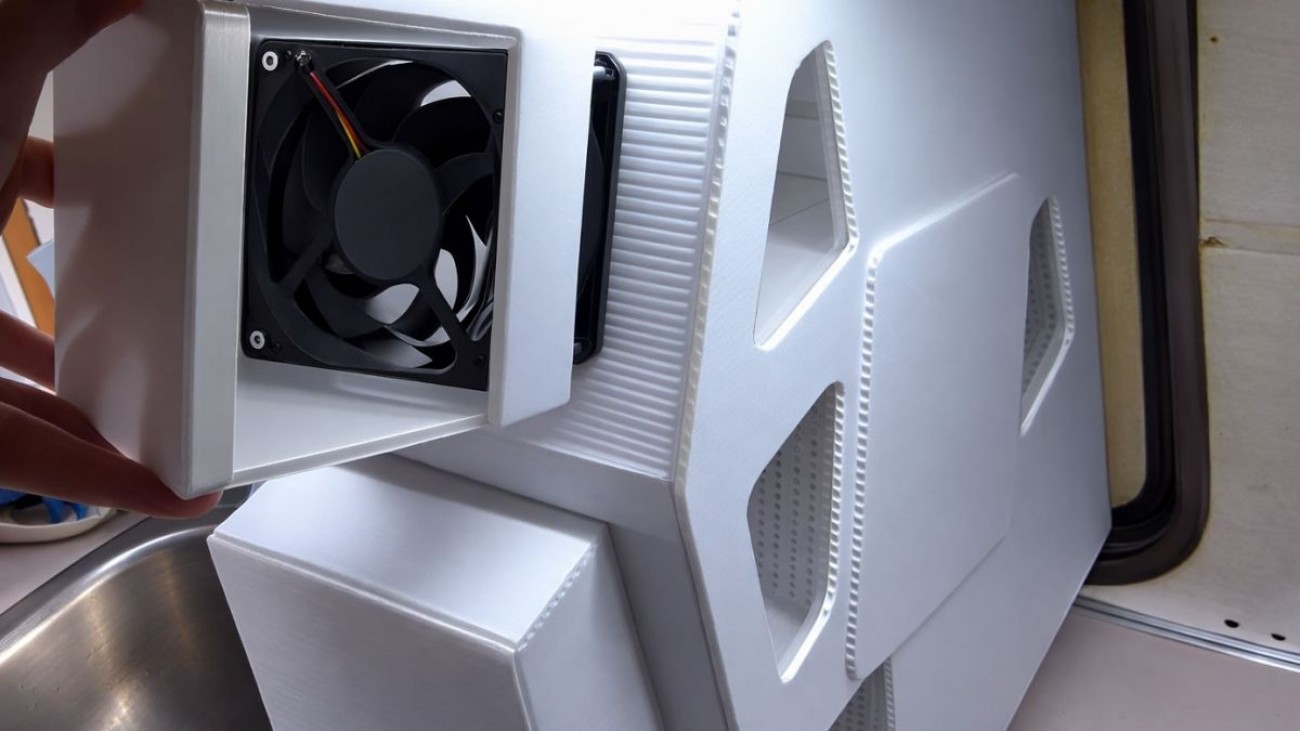

Rekuperaci si vyrobil za pár korun z polykarbonátu a PC větráku. Má čerstvý vzduch, aniž by přicházel o teplo

K čemu je doma dobrá rekuperace?

Než se pustíme do rozboru samotné stavby a pracovních postupů, je dobré si ujasnit, co to ta rekuperace vlastně je a na jakém fyzikálním principu operuje. Zjednodušeně řečeno jde o řízené mechanické větrání se zpětným získáváním tepla. Srdcem celého tohoto zařízení je takzvaný výměník. V praxi to funguje tak, že celý systém obsahuje dva naprosto oddělené vzduchové kanály. Jedním kanálem ventilátor plynule nasává zkažený, vydýchaný, ale stále ještě velmi teplý vzduch z místnosti a tlačí ho směrem ven z budovy. Druhým kanálem se pomocí dalšího ventilátoru nasává čerstvý, ale naopak studený vzduch zvenčí a proudí dovnitř.

V podstatě jednoduchý systém

Celý vtip a genialita technologie spočívá v tom, že se tyto dva protichůdné proudy vzduchu potkají právě ve výměníku. Zde jsou od sebe odděleny obrovským množstvím velmi tenkých stěn použitého materiálu, přes který si předají tepelnou energii, aniž by se kdykoliv fyzicky smíchaly. Teplý odpadní vzduch tedy během své cesty ven efektivně ohřeje ten studený příchozí vzduch. Do místnosti vám tak neustále proudí čerstvý kyslík, který je ale už příjemně předehřátý. V případě našeho šikovného kutila byla primární motivace ještě o něco specifičtější než jen obyčejné větrání. Ve své dílně se často a intenzivně věnuje pájení elektroniky a potřeboval se neustále zbavovat toxických výparů, aniž by v zimních měsících musel neustále topit naplno. Extrémně kvalitní oddělení obou proudů vzduchu pro něj tedy bylo naprosto klíčové, aby se jedovaté zplodiny z tavidla a cínu nevracely zpět do jeho pracovního prostoru.

Levný polykarbonát a větrák z počítače

Možná byste logicky čekali, že k sestavení takového precizního zařízení bude bezpodmínečně potřeba drahý a dobře teplovodivý hliník nebo nějaké speciální průmyslové plasty lité na míru. Autor se ovšem rozhodl pro zcela jiný a velmi dostupný materiál, kterým je komůrkový plast, konkrétně pak dutinkové plastové desky, které se velice často používají na výrobu levných venkovních reklamních poutačů, lehkých přepravek nebo jako dočasná ochrana podlah při malování a rekonstrukcích. V hobbymarketu pořídil velkou desku o rozměrech přibližně 90 x 180 centimetrů. Dále potřeboval už jen robustní tavnou pistoli s lepicími tyčinkami, speciální nůž na řezání komůrkových plastů, klasický modelářský skalpel, velkou tubu kvalitního stoprocentního silikonu a pár odřezků čirého plexiskla na designová okénka. Všechny tyto materiály jsou naprosto běžně dostupné v každém větším železářství nebo stavebninách. Zatímco profesionální hliníkové výměníky stojí nemalé peníze, celá tato sestava materiálu pro domácí stavbu vyšla zhruba na tisícovku.

Příprava šablony a návrh řešení

Každý úspěšný řemeslný projekt začíná dobrým plánem a přesným měřením. Autor nejprve usedl k počítači a celý design budoucí rekuperační jednotky detailně vymodeloval ve 3D programu. Podle svých slov strávil desítky hodin posouváním linek a laděním rozměrů tak, aby do sebe vše dokonale pasovalo a výsledná krabice dosáhla velikosti přibližně 45 krát 35 centimetrů. Následně využil software, který mu umožnil vytisknout tyto velké počítačové modely ve skutečné velikosti jedna ku jedné na obyčejné formáty kancelářského papíru A4. Tyto potištěné papíry pak velice pečlivě poskládal a slepil k sobě pomocí drobných vytištěných vodicích čar a mřížek. Aby papírové šablony něco vydržely, netrhaly se a daly se případně použít i v budoucnu znovu, přelepil je po celé ploše obyčejnou širokou průhlednou izolepou. Vznikla tak velmi levná, improvizovaná, ale vysoce efektivní laminace. Následně tyto zpevněné šablony přesně vyřízl ostrým skalpelem, přiložil je na velkou desku komůrkového plastu, zafixoval páskou a všechny hrany i otvory pečlivě obkreslil tenkým lihovým fixem.

Výroba vnějšího krytu

Hned vzápětí přišlo na řadu samotné řezání materiálu. Komůrkový plast se řeže poměrně špatně, obzvláště pokud potřebujete vést řez kolmo na vnitřní žebra, přes která nůž rád nebezpečně odskakuje. Právě z tohoto důvodu autor maximálně doporučuje onen speciální řezák, který má vodící drážky zapadající přímo do dutinek a dokáže tak přesně rozříznout plast bez toho, aby čepel sjela stranou a zničila materiál. Z vyřezaných dílů začal pomalu a postupně sestavovat vnější box rekuperace. Používal k tomu mimořádně výkonnou tavnou pistoli o příkonu 100 W. Jeho technika lepení spočívala v tom, že nejprve nanesl rychlou vrstvu horkého lepidla přímo do otevřených dutinek na okrajích plastu, čímž spoj zpevnil a vytvořil stabilní platformu, a teprve poté přikládal další stěnu. Spoje lepil vždy nejdříve zvenku a následně po ztuhnutí přidával další housenku lepidla zevnitř. Případné drobné mezery a nepřesnosti v řezu nekompromisně vyplňoval dalším lepidlem. Vznikla tak překvapivě velmi pevná a lehká schránka, u které bylo od prvního kroku přísně dbáno na to, aby do ní zvenčí nepronikal žádný nežádoucí vzduch.

Geniální řešení rekuperačního systému

Nejvíce fascinující fází celého projektu je nepochybně výroba samotného výměníkového jádra. Právě zde se naplno projevila autorova obrovská vynalézavost. Zbylou část plastové desky si nařezal na dlouhé pruhy o šířce přesně 15 cm a ty následně rozporcoval na desítky naprosto identických čtverců o rozměrech 15 x 15 cm. Tyto čtverce pak začal vrstvit a lepit k sobě tavnou pistolí do velkých bloků. Hlavní trik spočíval v tom, že každou další vrstvu plastového čtverce před přilepením pootočil přesně o devadesát stupňů vůči té předchozí.

Zatímco první čtverec měl vnitřní dutinky orientované zleva doprava, druhý je měl natočené zepředu dozadu, třetí zase zleva doprava a tak dále. Takto navrstvil sloupce až do konečné výšky zhruba 18 centimetrů. Tímto naprosto triviálním a neuvěřitelně levným způsobem vytvořil plnohodnotný křížový výměník tepla s obrovskou předávací plochou. Vzduch tak může jádrem proudit vodorovně i svisle skrz nespočet malých úzkých trubiček, aniž by se oba proudy kdykoliv fyzicky setkaly a smíchaly. Po slepení celého bloku jádra vzal ještě vibrační brusku a všechny boční stěny této složené kostky velmi jemně a trpělivě zbrousil do roviny, aby jádro hladce a přesně pasovalo do již připraveného vnějšího boxu.

Kompletace a utěsnění jednotky

Aby celý systém fungoval bezchybně, musel autor vzduch nasměrovat přesně tam, kam potřebuje. K tomu si z tenkého plastu vyrobil vnitřní usměrňovače, odborně nazývané přepážky. Do kusu plastu udělal pečlivě odměřené mělké řezy, které mu umožnily desku bez zlomení ohnout do požadovaného úhlu, a vytvořil tak důmyslné vnitřní kapsy a šachty, do kterých se samotné kostkové jádro bezpečně zasouvá. Protože primárním účelem rekuperace bylo odvětrávání nebezpečných výparů z pájení na pracovním stole, nesměl si dovolit naprosto žádné netěsnosti a průsaky v bezprostředním okolí jádra. K utěsnění těchto vnitřních přepážek a k připevnění horního krytu celého boxu proto zcela přestal používat rychle chladnoucí tavné lepidlo a přešel na spolehlivější průhledný silikon. Silikon mu poskytl nejen dostatek potřebného času na přesné usazení a vyrovnání dílů před zaschnutím, ale především po vytvrdnutí vytvořil dokonale neprodyšnou, pružnou a trvanlivou bariéru zaručující naprostou těsnost.

Pro lepší estetický dojem a budoucí možnost vizuální kontroly zanesení jádra ještě do vnějších boků schránky vyřízl přímočarou pilou menší otvory, do kterých přesně vlepil kousky plexiskla jako malá inspekční okénka. Na úplný závěr si ještě připravil jednoduché drátěné úchyty zapuštěné do stran, za které může jádro v případě potřeby umytí nebo čištění ze stísněného boxu snadno vytáhnout, a vše elegantně uzavřel odnímatelnými bočními dvířky.

Nečekaná finanční úspora

Výsledek tohoto snažení je více než působivý. V praxi to autorovi přináší obrovský tepelný komfort a především to chrání jeho dýchací cesty a celkové zdraví. Během dlouhých pracovních hodin u pájecí stanice dýchá ve své dílně neustále čerstvý vzduch, toxické zplodiny z cínu a kalafuny jsou okamžitě a bezpečně odváděny ven z budovy, a díky vlastnoručně vyrobenému křížovému výměníku si svůj vyhřátý prostor zbytečně neochlazuje ledovým zimním povětřím. Udržuje si tak neustále velmi příjemnou pokojovou teplotu bez nutnosti platit horentní sumy za vytápění elektrickými přímotopy. Pokud by si chtěl podobně dimenzovanou lokální rekuperaci s dostatečným odsávacím výkonem koupit jako hotový produkt v obchodě nebo u specializované firmy, zaplatil by za ni odhadem částku pohybující se mezi 10 až 35 tisíci korunami, vždy pochopitelně v závislosti na konkrétním výrobci, kvalitě senzorů a stupni celkové automatizace.
