Zahradní pergola svépomocí: montážní návod a projekt pergoly ke stažení

Chcete budovat zahradní pergolu svépomocí? Máme pro vás projekt pergoly i montážní návod ke stažení. Na vás už bude jen najít to správné místo a rozhodnout jakou střešní krytinu na pergolu dáte. I s tím vám pomůže tento článek.

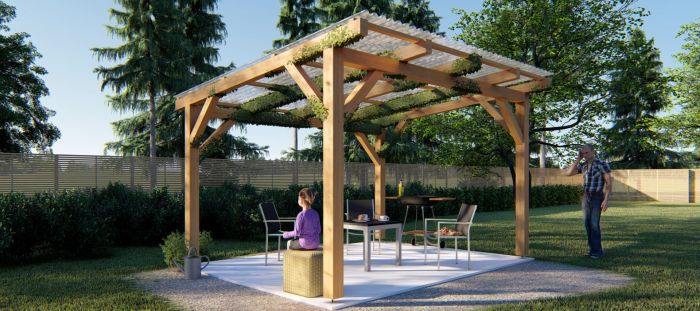

projekt pergoly
VÍCE FOTOGRAFIÍ V GALERII »

Pravidla pro hledání nejvhodnějšího místa pro pergolu

Jakými pravidly se při rozhodování o tvaru, velikosti, charakteru a umístění pergol či krytých koutků k posezení řídit? Nejdříve se ujistěte, jaké možnosti vám dává zákon a vyhláška. Teprve poté se pusťte do hledání toho správného místa na vašem pozemku. Zde máte několik tipů:

  • Hledejte nějaký zajímavý koutek zahrady. Například u rybníčku nebo u vybudovaného zahradního krbu. Díky tomu posezení získává svůj účel (relaxace poblíž vody, grilováni u krbu) a nabídne hezký pohled do zahrady. Snažte se najít spíše intimitu a soukromí, ne prostor, kam je odevšad vidět.
  • Po zakřivenějších tvarech sáhněte, když chcete pergolu spíše ukrýt v záplavě zelených rostlin. Hodí se tam, kde chcete, aby pergola do zahrady dokonale zapadla a nebudila příliš velkou pozornost. Naopak pravoúhlé pergoly tvoří dominantu zahrady, která hned upoutá každého.
  • Slaďte vše se stylem domu. Jednoduše tesané hranoly doplní typické venkovské staré chalupy a chaty, k moderní vile se nehodí. Máte-li srub u lesa, klidně se dá na pergolu použít i nehoblovaná kulatina, třeba i s kůrou. U vily může být pergola vhodným vstupem, například dokáže zastínit terasu a poskytnout prostor pro letní stolování.

Materiál na pergoly: dřevo, kov i plast

Chcete-li dřevěnou pergolu, ideální je pro ni borovicové nebo modřínové dřevo. Je lepší než smrkové, protože snáze odolá nepřízni počasí. Pro elegantnější pergoly se dají využít kovové profily s různě velkými průřezy. Mohou být tvarované i do oblouku.

Oblíbenou a dobře hodnocenou hliníkovou pergolu najdete zde.

Pouštíte-li se do stavby větší dřevěné pergoly, pohlídejte si kvalitu používaného dřeva a nezapomeňte na jeho povrchovou úpravu

Čtěte dále: 7 tipů jak ochránit dřevo, aby vydrželo věčně i bez impregnace

Projekt pergoly svépomocí = kusovník + seznam + dokumentace

Následující projektová dokumentace pergoly je dostupná ke stažení a obsahuje následující tři části. Jak je použít?

  • Kusovník: je výpis řeziva určený pro objednávku materiálu. Číslování v kusovníku nerozlišuje opracování dílců, rozlišuje jen šířku, výšku, délku dílce a materiál. Délka materiálu v kusovníku je prodloužena o nadmíru pro opracování. Nadmíra pro opracování činní cca o 10 až 15cm.
  • Výrobní seznam: je výpis sloužící jako přehled dílců, které je nutné vyrobit. Poziční čísla odpovídají číslům ve výrobní dokumentaci. Poziční čísla se neshodují s čísly v kusovníku, protože výrobní seznam kromě šířky, výšky, délky dílce a materiálu, rozlišuje ještě opracování jednotlivých dílců. Poziční čísla Vám zjednoduší přehled o tom co je či není hotové a zjednoduší samotnou montáž. Každý hotový (vyřezaný) dílec si na nepohledové straně označte pozičním číslem. Pozor při natírání konstrukce před sestavením abyste si pozice nezatřeli nátěrem.
  • Výrobní a montážní dokumentace: slouží k založení stavby, k vyřezání jednotlivých prvků a k sestavení konstrukce na základě pozičních čísel.

MONTÁŽNÍ NÁVOD PERGOLY ZE DŘEVA

Základy pro pergolu:

  1. Vytýčení pergoly. Kolíky ohraničte půdorys dlážděné části pergoly.
  2. Sejmutí horní vrstvy zeminy cca 20cm. Ve většině případů půjde o úrodnou půdu, která je velmi cenná a je potřeba podle toho s ní i nakládat. Zeminu uskladníme odděleně od spodní zeminy z výkopu patek. Dbejte na to, aby se zbytečně nepromísily a nedošlo k znehodnocení ornice.
  3. Vyznačíme si polohu patek. Přeměřením úhlopříček zajistíme pravoúhlost půdorysu.
  4. Vykopeme základové patky do nezámrzné hloubky cca 90cm od přilehlého terénu.
  5. Protože budeme patky betonovat do výšky, která je již nad terénem, musíme si připravit bednění, které nám ohraničí prostor betonáže. Horní hranu bednění zarovnejte s konečnou výškou patky. Horní hrana patky by měla být cca 9-10cm pod úrovní pochozí hrany finální zámkové dlažby. Překontrolujte výškové poměry mezi horními hranami pomocí vodováhy. Nemáte-li dostatečně dlouhou vodováhu, můžete si vypomoci dlouhým rovným prknem postaveným na kant.
  6. Betonáž patek.
  7. Odstranění provizorního bednění.
  8. Zasypání výkopu kamenivem a následné zhutnění. Příprava pro pokládku zámkové dlažby.
  9. Pokládka obrubníků. Obrubníky klademe do cementové malty zvlhlé konzistence třídy C12/15 o tloušťce 10cm. Obrubníky zasypeme minimálně do jedné třetiny výšky a důkladně zatáhneme.
  10. Pokládka zámkové dlažby. Dlažbu klademe do štěrkového lože z kameniva o frakci 4-8 cm v tloušťce 3-4 cm. Po vyrovnání štěrkového lože provedeme pokládku zámkové dlažby. Tip: pro pochozí chodníčky používáme tloušťku dlažby 6cm.

Postup založení stavby je psán pro kotvení pergoly pomocí výškově nastavitelných patek, které se k betonu kotví pomocí šroubů do betonu nebo kotevních šroubů s ocelovou hmoždinkou.

Stavba pergoly:

  1. Vyznačíme pozice sloupů na základové patky, viz. výkres  „Základové patky“.
  2. Na konce sloupů pozice 2-3-4-5 osadíme kotevní patky.
  3. Na horní hranu vaznic si z výkresu překreslíme polohu krokví.
  4. Na rovném terénu v blízkosti místa kde bude pergola stát, sestavíme přední rám skládající se ze dvou sloupků, dvou pásků a vaznice (poz. výrob. seznamu 2-3-1-8-8).
  5. Sestavíme druhý nižší rám. (poz. výrob. seznamu 4-5-1-8-8). Rámy můžeme sestavovat na sobě. V takovém případě doporučuji dbát opatrnosti, aby nedošlo k vzájemnému poškození povrchu rámů. Rámy proto od sebe oddělíme podložkami z latí.
  6. Nejdříve vztyčíme zadní (nižší rám) a provizorně ho zavětrujeme latěmi.
  7. Vztyčíme přední rám (vyšší rám) a opět ho dočasně zavětrujeme latěmi.
  8. Na vztyčené rámy vytáhneme krokev s poz. číslem 6.
  9. Krokev vmanipulujeme do její výchozí pozice a shora přivrutujeme k vaznici. Doporučuji vrut nedotahovat úplně. Možná budete muset konstrukci upravit kvůli nepřesnostem.
  10. Druhý konec krokve upevníme stejným způsobem. Vzájemnou vzdálenost vaznic můžeme při montáži ovlivnit mírným nakloněním rámů k sobě či od sebe dle potřeby. Svislost sloupků prozatím kontrolujeme okem a v případě velkého náklonu rámu můžeme paty sloupu podtrhnout do svislé polohy.
  11. Stejný postup aplikujeme i pro druhou krokev s poz. č. 6.
  12. Po osazení krajních krokví osadíme pásky (poz. č. 9-9-10-10). Pásky ke sloupu i ke krokvi zajistíme dvěma vruty do každého spoje. (Nesedí-li pásky úplně přesně v sedlech, můžete si pomoc posunutím sloupu nebo změnou vzdáleností rámů, kterou Vám určuje připevněná krokev. Proto jsme vrut v krokvi nedotahovali úplně.
  13. Nyní je již konstrukce stabilní a můžeme odstranit provizorní zavětrování rámů, které jsme použili při vztyčování.
  14. Překontrolujeme, popřípadě upravíme svislost sloupů pomocí vodováhy.
  15. Jsou-li sloupy svislé a paty sloupů na značkách, které jsme si vytvořili v kroku jedna, můžeme sloupy upevnit k betonovým patkám.
  16. Překontrolujeme rovinnost Vaznic vodováhou. Případný náklon konstrukce vyrovnáme pomocí výškově nastavitelných patek.
  17. Nyní už zbývá jen doplnit zbývající krokve na vyznačená místa a důkladně je připevnit k vaznicím.

Střešní krytina na pergolu

Zbývá ještě dodat, čím pergolu zastřešit. Samozřejmě za předpokladu, že pergolu chcete využívat i tehdy, bude-li špatné počasí, před kterým vás popínavé rostliny neochrání.

Čtěte dále: Zastřešení terasy: Inspirace i praktické rady

Vhodnou střechou jsou v současnosti polykarbonátové komůrkové desky, a to buď ve vlnitém, nebo trapézovém provedení. Jaké vlastnosti vašemu krytému posezení propůjčí?

  • Jsou lehké, ale přitom odolné.
  • Zvládnou krupobití nebo sněhovou nadílku.
  • Nepoškodí je UV záření.
  • Zajistí dostatečnou propustnost světla.
  • Jejich montáž je snadná.
  • Dají se seříznout podle rozměrů střešní konstrukce.
  • Můžete vybrat buď čiré, nebo tónované (opál, bronz).

Více najdete v článku: Polykarbonát: využití, návod i ceny

Pustíte se do stavby pergoly svépomocí? Napište nám do diskuse své zkušenosti a doporučení pro ty, kdo stále zvažují, jestli ano, nebo ne… Diskuse je vám plně k dispozici.
