Okna s rekuperací: Jaké má inteligentní větrání v oknech výhody?

Pokud investor při výměně starých otvorových výplní za moderní těsněná okna neuvažuje zároveň o vybavení domu centrálním systémem nuceného větrání s rekuperací, musí si zvyknout na nový režim častějšího větrání okny. Proto jsou na trhu nabízena i alternativní řešení oken s automatickým větráním, často i s rekuperací. O co jde a jaké mají tato okna výhody, se dočtete v tomto článku.

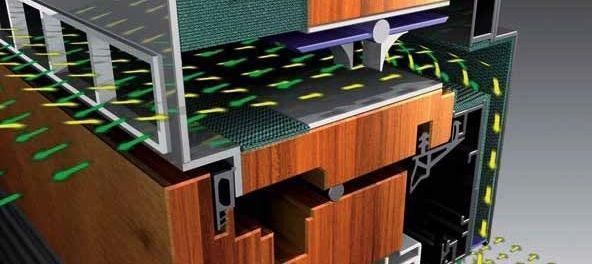

Okno s rekuperací
VÍCE FOTOGRAFIÍ V GALERII »
i Foto: Radomír Čapka

Nedodržování doporučeného režimu větrání nejenže může výrazně zhoršit zdravotní a hygienické podmínky v budově (vysoký obsah CO2 ve vzduchu, zvýšená vlhkost, kondenzace vlhkosti, vznik plísní apod.), ale zároveň to může být i důvod pro zamítnutí reklamace v případě poškození oken vysokou vlhkostí, plísněmi, hnilobou apod. Proto vznikla okna s automatickým větráním.

Rekuperace přímo v okně

Jedním z alternativních způsobů automatického větrání je inteligentní systémem optimálního větrání s minimálními tepelnými ztrátami Climawin, navržený speciálně pro rekonstrukce a renovace budov. Systém tvoří okno se zdvojeným křídlem, inteligentní elektronicky řízený horní dvoucestný ventil a přemosťovací ventil, spodní ventil, pokojové a zónové senzory, volitelné integrované lamelové žaluzie, vestavěný fotovoltaický systém a řídicí jednotka zabudovaná v okenním rámu.

Vnitřní křídlo okna je osazeno izolačním dvojsklem, vnější křídlo s jedním sklem vytváří větratelný meziskelní prostor plnící jednak roli tepelné izolace, ale hlavně sloužící pro umístění meziskelní žaluzie.

Jak tato okna vypadají? Podívejte se ve fotogalerii.

Systém funguje ve dvou základních režimech zima/léto v závislosti na vnitřních a venkovních podmínkách. Pokojová čidla měří teplotu, vlhkost, hladinu COv místnosti a intenzitu slunečního záření (pro automatické ovládání žaluzií), exteriérové čidlo měří venkovní teplotu. Měřena je rovněž teplota v meziskelním prostoru okna.

S řídicí jednotkou, která je (stejně jako pohon žaluzie a ventilačních klapek) napájena z fotovoltaických článků nebo může být připojena k síti, čidla komunikují bezdrátově. Řídicí jednotka může být (rovněž bezdrátově přes router) spojena s domácím automatickým systémem, který pak může ovládat okno podle různých uživatelských programů, ale i funkce dalších přídavných zařízení, jako jsou bytové ventilátory apod. Hlavní a základní funkcí systému Climawin je přívod čerstvého vzduchu do interiéru. Okamžik, kdy je třeba větrat, hlídají CO2 čidla.

Bude Vás zajímat: Jak odhalit nedostatky otvorových výplní?

Jak pomáhá řízené větrání v oknech v zimě?

V zimních měsících je vzduch přiváděn spodním ventilem do meziskelního prostoru okna, kde přebírá teplo unikající přes izolační dvojsklo. Ohřátý vzduch stoupá vzhůru a horním ventilem zabudovaným v horním dílu okenního rámu je přes otevřenou klapku směrován do místnosti. Odtah vydýchaného vzduchu se zvýšeným podílem COz budovy zabezpečují separátní domovní ventilátory či průduchy.

Pokud svítí slunce, je vzduch procházející meziskelním prostorem v oknech ohříván slunečním zářením, a to i v případě, že je stažená žaluzie. Nasávání vzduchu přes meziskelní prostor probíhá i při stažené žaluzii. Neprobíhá-li nasávání vzduchu do místnosti, je horní klapka zavřená, takže nedochází ke zpětnému proudění vzduchu z místnosti do meziskelního prostoru, čímž je zabráněno kondenzaci vlhkosti na vnitřní straně vnějšího skla okna.

Automatické větrání zavřenými okny v létě pomůže udržet příjemnou teplotu

V letních měsících, kdy ohřívání přisávaného vzduchu obvykle nejenže není nutné, ale ani žádoucí, slouží cirkulační systém k ochlazování meziskelního prostoru oken. Klapka v horním ventilu umožňující proudění vzduchu do místnosti zůstává uzavřená, ale otevře se protější klapka, která vypouští ohřátý vzduch z meziskelního prostoru zpět do exteriéru. Tato funkce opět slouží i v případě stažené žaluzie.

Čtěte také: Venkovní žaluzie na okna regulují světlo i teplo

Je-li z důvodu vysokého objemu COči vlhkosti třeba vyměnit vzduch v místnosti, otevře se  přemosťovací ventil, který propojí interiér s exteriérem napřímo, takže vzduch je přiváděn a odváděn pouze přes ventil, aniž by procházel meziskelním prostorem oken. Oba ventily přitom mohou pracovat současně, takže zároveň s ochlazováním meziskelního prostoru probíhá výměna vzduchu v místnosti.

Okenní systém, který topí, větrá i chladí

Další systém, který si zde představíme, je použitelný jak pro zděné pasivní domy, tak i pro pasivní dřevostavby. Základem systému je okno splňující požadavky pro pasivní domy (včetně správného zabudování), dále elektrická infračervená (IR) topná PET folie s karbonovým vláknem a řízená ventilační jednotka s rekuperací.

Bude Vás zajímat: Je to pasivní dřevostavba? 6. díl aneb mají vaše okna správné U?

IR topná folie je zabudovaná ve stěně pod oknem. Je určena pro napětí 24 V. Aplikuje se lepením a může být i přetažena omítkou. Její povrchová teplota dosahuje hodnoty 50–60 °C, takže může být aplikována pouze na materiály, které jsou této teplotě odolné (kámen, cihly, omítka, dřevo, sádrokarton aj.). Ve stěně pod oknem je rovněž zabudovaná ventilační rekuperační jednotka, jejíž průduchy vyúsťují těsně pod parapetem na exteriérové a interiérové straně stěny.

Až 8 interiérových senzorů neustále sleduje parametry vzduchu, jako je hladina CO2, vlhkost a teplota, a na základě jejich kontinuálního vyhodnocování ventilační jednotka automaticky provádí výměnu vzduchu v místnosti. Srdcem větrací jednotky je vysoce účinný protiproudový výměník tepla, který podle informací výrobce odebírá více než 90 % tepla obsaženého v odváděném vzduchu a ohřívá jím vzduch přivádění z venkovního prostředí do místnosti. Udávaná míra zpětného získávání tepla je 87 %. To výrazně snižuje náklady na vytápění.

Okna s automatickým větráním či rekuperací jsou dalším z kroků technologického vývoje, kterým moderní tavby dnes procházejí. Jejich pořizovací cena je samozřejmě vyšší než u základních euro oken, skrývají však v sobě funkce několika dalších finančně nákladných zařízení, které po instalaci "inteligentních oken" již není třeba pořizovat.

Co si o nich myslíte? Instalovali byste si je do svéhoo domu? Nebo až budete rekonstruovat, zvolili byste tuto variantu? Proč? Napište nám do diskuse.

Převzato z časopisu Dřevařský magazín.

Vydáno dne:
17.10.2016

Photocredit: Radomír Čapka
