Pasivní domy – promyšlený návrh domu rozhoduje o kvalitě celé stavby

Stejně jako u kvalitních aut nebo jiných technologií se u pasivních domů staví na základě dokonale propracovaného návrhu. Právě ve fázi prvotního návrhu, se nepochybně rozhoduje o budoucí kvalitě budovy. Na vytvoření dokonale fungujícího a energeticky co nejúspornějšího řešení by měl celý projekční tým pracovat společně (a to včetně profesí). Už ve fázi studie a prvotního rozpracování musí být jasná například návaznost architektury na konstrukční systém a statiku, vnitřních dispozic na rozvody větrání apod. V dalších fázích projektu se už „jen“ zpřesňují původní rozhodnutí a na zásadní změny v prvotním konceptu pak většinou nezbývá čas, chuť nebo i finance.

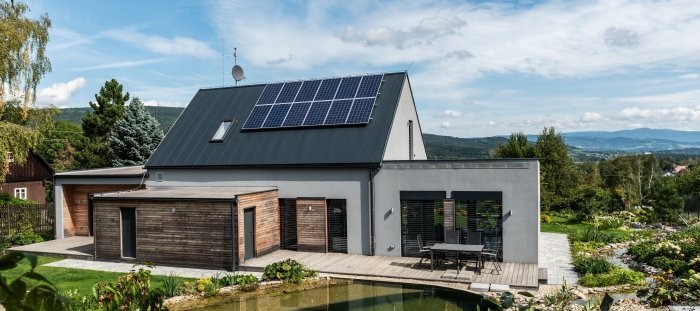

Solární zisky v pasivním domě
VÍCE FOTOGRAFIÍ V GALERII »

Umístění budovy na pozemku a správná orientace

Vhodná orientace budovy na pozemku je velmi důležitá. Ideální pozemek by měl umožňovat nestíněné umístění domu a otočení hlavní fasády s největší prosklenou plochou od jihovýchodu přes jih po jihozápad. Někdy však volbu pozemku nebo umístění budovy nemůžeme ovlivnit, například v případě řadové zástavby. Všechny okolní podmínky včetně budoucích předpokladů je potřeba v projektové fázi přesně definovat a zahrnout je do návrhu i výpočtů.

Fotogalerie:

Ideální návrh domu

Návaznost, komplexnost a jednoduchost řešení zaručí kvalitní návrh. Ideálně navržený a umístěný pasivní dům by měl mít:

  • kompaktní, málo členitý tvar
  • největší plochu oken na jih případně na jihovýchod nebo jihozápad, nejmenší na severní straně
  • efektivní využití vytápěného prostoru uvnitř domu
  • solární zisky nesnižované zastíněním okolní zástavbou, terénem či nevhodně umístěnou pergolou
  • vhodné letní stínění proti přehřívání interiéru místností umístěné s ohledem na světové strany


Příklad ideálního umístění domu na pozemku. Jižně orientována fasáda zůstává bez stínění.

Mohlo by vás zajímat: Pasivní domy – základní principy

Co ovlivňuje energetickou náročnost budov v pasivním standardu?

Nízká spotřeba energie pasivních domů není zabezpečena silnější vrstvou izolací, kvalitními okny a rekuperací odpadního vzduchu. Rozhodně se na malých tepelných ztrátách a vysokých pasivních ziscích výrazně podílí víc faktorů, které je potřeba při návrhu domu zohlednit. U běžných domů, které energií doslova plýtvají, tyto faktory energetickou náročnost stavby tolik neovlivní. Navýšení nebo úspora 5 až 10 (i víc) kWh/(m2a) u běžných domů nehraje velkou roli. Naproti tomu u pasivních domů, kde je celková potřeba tepla na vytápění menší než 15 kWh/(m2a), se to odrazí výrazně!

TIP! Na ukázku realizovaných pasivních domů se správně řešenými solárními zisky se podívejte do naší fotogalerie.

Výslednou energetickou náročnost a chování budovy ovlivní zejména:

  • volba pozemku – orientace a osazení budovy na pozemku s ohledem na případné zastínění terénem, zelení nebo okolní zástavbou
  • klimatická oblast – hory, nížiny, hluboké stinné údolí a exponovanost objektu vůči větru
  • velikost budovy – přiměřená danému účelu
  • tvarové řešení a členitost stavby
  • zónování místností – vnitřní dispozice s ohledem na vytápěný a nevytápěný prostor i orientaci ke světovým stranám
  • vlastnosti obvodových konstrukcí, řešení tepelných mostů a vazeb
  • velikost prosklených ploch na jednotlivých fasádách
  • způsob větrání a distribuce vzduchu zdroj tepla, příp. vhodná kombinace zdrojů
  • velikost a regulace otopné soustavy
  • způsob, jakým je zajištěna ochrana proti letnímu přehřívání
  • volba elektrických spotřebičů
  • skutečný způsob užívání budovy

Co je u pasivního domu nejdůležitější?

Pro splnění parametrů pasivního domu je potřeba pro každý konkrétní případ vhodně zkombinovat několik principů a ani jeden nezanedbat:

  • vhodný tvar a orientace pobytových místností ke slunci
  • perfektní tepelná ochrana – silná tloušťka izolace, okna s izolačními trojskly, vyloučení tepelných mostů
  • maximalizace solárních zisků s ochranou proti letnímu přehřívání
  • vzduchotěsná obálka proti zbytečnému provětrávání spárami
  • řízené větrání se zpětným ziskem tepla (rekuperací)
  • úsporný zdroj tepla a využívání obnovitelných zdrojů energie

Solární zisky

Pokud je to možné, je dobré co nejvíce využít jižní, resp. jihovýchodní až jihozápadní orientaci. Solární zisky umožňují krýt 30–50 % celoročních tepelných ztrát domu. Pokud tedy máme špatnou orientaci, nebo velké stínění okolními stavbami či stromy, musíme nedostatek solárních zisků kompenzovat precizněji řešenou tepelnou izolací.


Zkontrolovat stínění okolní zástavbou nebo terénem se při návrhu vyplatí. Zde vidět špatný případ: solární zisky jsou sníženy na polovinu kvůli stínění okolní zástavby. Obrázek z aplikace v chytrém telefonu.

Pozor! Častou chybou je představa, že pro pasivní dům je vhodná prosklená celá jižní fasáda. I když to může vypadat přinejmenším efektně, často díky tomu dochází k výraznému letnímu přehřívání. Nejenže samotná okna jsou dražší než stěny, navíc je musíme doplnit drahým vnějším stíněním. Optimální je proto prosklení do 40 % jižní fasády s letním stíněním, které je řešeno například přesahem střechy.

Uspořádání vnitřní dispozice

Tímto pravidlem se řídí i vnitřní dispozice. Na jih se umísťují pobytové místnosti s větším prosklením a potřebou přirozeného osvětlení. Naopak na severu najdeme místnosti s minimální potřebou oken – tedy například vstup, komunikační prostory, schodiště, technickou místnost, toaletu či koupelnu.

Na návrhu se vyplatí nešetřit

Na návrhu se nevyplatí šetřit, protože správným postupem v projektové fázi můžeme ovlivnit cenu domu, provoz i jeho funkčnost při co njenižších nákladech. Jednotlivé prvky se mohou a budou v průběhu času měnit, ale promyšlená koncepce respektující místní podmínky zůstane. Je zřejmé, že neexistuje žádné ideální, všude použitelné řešení a potřebného výsledku se dosahuje zejména optimalizací návrhu.

Mohlo by vás zajímat: Pasivní domy – kvalitní okna a dveře jsou základ úspory


Líbil se Vám tento článek? Kupte redakci kávu! Stačí poslat SMS s textem KAFE na číslo 90211. Cena SMS je 39,- Kč. Děkujeme!


Autor:
Ing. Libor Hrubý
Centrum pasivního domu

Vydáno dne:
16.04.2020


Photocredit: Centrum pasivního domu
