Olympijský ovál ve Vancouveru 2.díl – Hlavní nosná konstrukce

Olympijský ovál v Richmondu je situován v deltě nedaleké řeky, která s sebou přináší sice lukrativní umístění stadionu, ale nemálo konstruktérských oříšků. architekti a inženýři museli navíc počítat s velkou přesností kvůli přísným parametrům, které musí rychlobruslařská dráha splňovat. Jak se s tím vypořádali, je obsahem tohoto příspěvku.

Konstrukce olympijského oválu ve Vancouveru

Podmínky pro založení stadionu v deltě řeky Fraser, vzhledem ke stlačitelnosti půdního podloží až do hloubky 213 metrů, nejsou ideální. Velkou výzvou pro inženýry a geodetické konzultanty byly požadavky, které musela dráha splnit vzhledem ke kritériím pro pořádání mezinárodních závodů v rychlobruslení. Precizní rovinatost plochy pro ledovou plochu je základním požadavkem pro přípravu kvalitního a rychlého ledového povrchu: podklad pro ledovou plochu nesmí vykazovat větší odchylku v rovinatosti než 3 mm na 3 m délky dráhy a celkově nesmí být větší než 20 mm po celé délce dráhy, tj. 400 m.

Základy rychlobruslařského oválu

Uložení střechy oválu ve Vancouveru

Důkladné analýzy ukázaly, že ideální bude umístit základovou desku nad úroveň okolního terénu, a to i vzhledem k lepší kontrole vnitřních podmínek v budově. Místo standardního založení inženýři vyvinuli inovativní dvoustupňovou konstrukci, která je založena na kombinaci plovoucí desky se základovými piloty ve zhutnělém podloží. Stabilitu stadionu zajišťuje více než 400 mělkých rozšiřujících se pilotů, které pronikají do hloubky 15 m.

Bude Vás zajímat: Základová deska pro dřevostavby

Toto dvouúrovňové řešení přineslo povrch, který má lepší parametry rovinatosti, než byly minimální požadavky na rychlobruslařský ovál. Navíc umožnilo vytvořit prostor pro parkování pro více než 450 automobilů a další zázemí stadionu v podobě obchodů a dalších komerčních i tréninkových prostorů.

Pilíře olympijského oválu ve Vancouveru

Dvě úrovně základových konstrukcí spojují vždy protilehlé betonové pilíře. Ty podporují mělce klenutou střechu a jsou navrženy tak, aby odolávaly velkému roztažnému zatížení z mělké klenby, které by jinak směřovalo do neúnosného podloží. Pilíře jsou uloženy na pilotech, které zajišťují nulovou osovou excentricitu.

Vnitřní ztužující stěny slouží ke dvěma účelům: jako opora konstrukce při seismického zatížení a při jakémkoli jiném pohybu těžiště stavby přenáší sílu rovnoměrně do dvouúrovňových základů. To je obzvláště důležité při použití mělce klenutých konstrukcí, které jsou citlivé k excentrickému zatížení sněhem a tlakovými rozdíly návětrné a závětrné strany konstrukce.

Střešní konstrukce z lepeného dřeva a oceli

Střešní nosník oválu ve Vancouveru

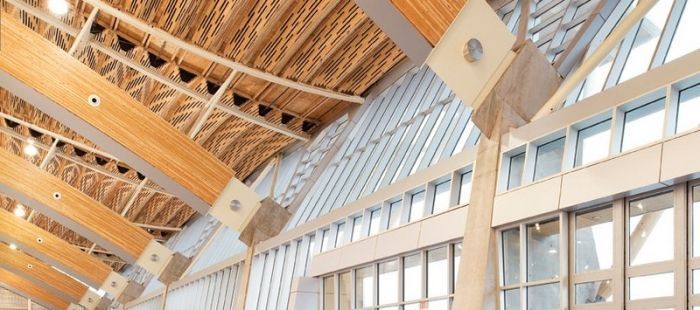

Hlavními prvky střešní obloukové konstrukce jsou unikátní kompozitní nosníky z lepeného dřeva a oceli, které jsou ukotveny do betonových pilířů. Konstrukce tak bez podpory překonává rozpon 100 m. Oblouky jsou vytvořeny ze dvou úzkých profilů z lepeného dřeva o výšce 1,6 m, které jsou spojeny ocelovým rámem do tvaru písmene V. Každý ze čtvrnácti oblouků je tvořen čtyřmi páry prvků z lepeného dřeva o délce 24,7 m. V centrální části nosníku jsou vytvořeny otvory o průměru 350 mm, kde jsou situována vyústění vzduchotechniky.

Bude Vás zajímat: Lepené dřevo to natře oceli

Na spodní straně oblouku jsou ocelové prvky oblouku viditelné a připomínají čepel brusle. Duté prostory této kompozitní konstrukce jsou vyžity pro vedení vzduchotechniky a sprinklerů. Výsledný obloukový nosník je velmi kompaktní a ocelové příruby pomáhají zejména při namáhaní konstrukce v ohybu při nerovnoměrném zatížení sněhem.


Prostor mezi těmito oblouky je vytvořen z prefabrikovaných střešních panelů nazvaných WoodWave. Těmto panelům se budeme podrobněji věnovat v příštím díle tohoto seriálu.

Na celý průběh stavby se můžete podívat ve zrychleném časosběrném videu:


Zdroje:Richmond olympic oval - Canadian Wood Council, sabmagazine.com
