Úplně jiná dřevostavba: Návrh tvaru a konstrukce nulového domu

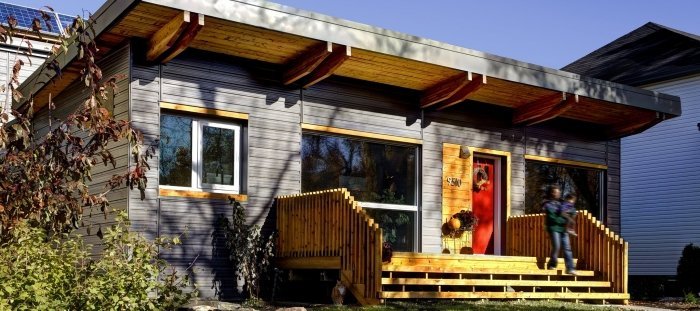

Pokud použijeme současně dostupné materiály, staletími nabyté znalosti fyziky, a hlavně selský rozum, zjistíme, jak neuvěřitelně levně je možné postavit prostorný rodinný dům i dnes, navíc energeticky úspornější než pasivní. V článku se seznámíme s konstrukcí domu s velmi tenkou obvodovou stěnou (17 cm), vyrobenou ze zdravých a ekologických materiálů s minimální energetickou stopou. Prohlédněte si několik příkladů nulových domů v naší fotogalerii.

Začneme vnitřními nosnými příčkami

Jak bylo popsáno v úvodu, nebudeme se soustředit na obvodové stěny, které by měly zajišťovat statiku. Začneme zcela netradičně z prostředka, a to nosnými vnitřními příčkami. Nemusíme ale již používat kameny, protože na trhu je jiný použitelný materiál, který splní stejnou funkci, a bude se nám s ním mnohem lépe pracovat – konkrétně: CLT, tedy křížem lepEné dřevo. CLT panely jsou extrémně pevný deskový materiál, tvořený z vysušených prken, lepených k sobě ve vrstvách, kdy každá vrstva je kolmá k vrstvě sousední.

Panely jsou tak pevné a rozměrově stálé, že se z nich dnes staví i osmipodlažní budovy. Dodávají se v různých tloušťkách – pro zajištění statiky jednopodlažního domu postačí jen 6 cm.

CLT panely: Vrstvené masivní panely, které voní dřevem

Rozmístění CLT panelů

Panely je třeba rozmístit do tvaru, kdy budou stát samy bez jakékoliv další opory, pouze svázané do sebe. A protože jsou spolu s okny na domě to nejdražší, nebudeme jimi plýtvat, ale naopak je využijeme co nejúsporněji. Tedy žádné uzavřené obdélníky apod., ale sestavíme z nich jednoduché písmeno H, a to tak, aby vytvářely i nejlepší rozvržení pro budoucí místnosti viz. hnědé linie na obrázku – bungalov, 3+kk, 5 × 12 m.

Fantazii se meze nekladou

Variant je nekonečně mnoho a vlastní fantazii se meze nekladou – je možné vytvářet i speciální tvary domů. Známá olejářská firma si například nechala postavit velký houseboat ve tvaru lastury, s prosklenými místnostmi a klenbovou střechou. Důležité pro návrh domu je pouze to, aby CLT panely byly svázané k sobě a vytvářely pevný blok.

Jdeme stavět

Jakmile máme navržené rozmístění CLT panelů podle našich požadavků na počet místností, můžeme přistoupit ke stavění (samozřejmě zatím jen na papíře).

Stejně jako každý dům, začínáme i zde od základů. Avšak na rozdíl od běžných staveb, které předepisují betonovou desku, u naší dřevostavby máme i jiné možnosti, které ušetří drahé zemní práce, zvláště v nerovném terénu. Dům je možné usadit např. na zemní vruty nebo gabionové koše nebo betonové patky. Jinými slovy, pod domem je větraná mezera, aby trámy netrpěly od vlhkosti a nemusel se řešit ani případný plyn radon.

Před upevněním první vrstvy trámů položíme na zemi nejprve zahradní folii (neproroste skrz ni tráva) a na ni naneseme vrstvu kačírku (na kameny nechodí vyměšovat žádní živočichové ani zde nehnízdí). Až je toto hotovo, upevní se první vrstva podlahových trámů, a to nejen pod dům samotný, ale i v místě budoucí terasy.

Jakou podlahovou izolaci zvolit?

Nyní je třeba rozhodnout o izolaci podlahy. Pokud zvolíme (A) dnes běžně používaný způsob – tedy asi nějakou minerální vlnu nebo polystyren, tak nejprve vytvoříme mezi trámy paropropustnou podlážku, na kterou izolaci položíme, ale tak, aby pod podlážkou zůstala větraná mezera – tedy z boku na trámy připevníme latě, na ně položíme prkna nebo palubky (ne OSB, to je parobrzda), a na tuto podlážku pak klademe tepelnou izolaci až do hrany trámů. A protože izolace by měla být vyšší než 20 cm, tak křižmo k těm spodním trámům připevníme další trámy, 62,5 cm osově od sebe (kvůli menšímu prořezu podlahových desek, které budou následovat) a mezi ně vkládáme další vrstvy izolace.

Nebo (B) zvolíme jednodušší způsob zateplení, osvědčený z doby, kdy minerální vlny a polystyreny neexistovaly, a použijeme reflexní izolaci, která v několika cm tloušťky nahradí i 10× silnější konvenční materiál (o reflexní izolaci a hlavně o principu jak přesně funguje, že dokáže izolovat takto výjimečně, se dočtete v článku Úplně jiná dřevostavba: Střešní plášť a reflexní izolace). Tedy: přes spodní rošt z trámů rozložíme pásy reflexní izolace, pečlivě je slepíme k sobě, a poté i přes ně přišroubujeme druhý rošt z trámů do kříže k těm spodním. Horní trámy mohou být mnohem subtilnější. Aby se podlaha neprohýbala, v rozteči 62,5 cm postačí hranoly 10 × 10 cm. Oproti (A) jsme ušetřili nejen prkna či palubky, ale především mnoho hodin práce.

A na řadu přicházejí opět CLT panely

V dalším kroku se na vrchní trámy rozmístí a přišroubují ocelové U-profily, do kterých později přijdou usadit CLT panely (ty přiveze dodavatel autem s hydraulickou rukou a rovnou je do profilů usadí – standardní služba v ceně dopravy). Zbylá plocha se zakryje OSB deskami (jako pochozí vrstva a současně i jako parobrzda – doporučená tl. 25 mm). K dokončení podlahy se přistupuje, až jsou hotové všechny stěny, i ty obvodové – a staví se do výšky minimálně nad hranu ocelových profilů.

CLT panely se při výrobě frézují přesně do tvaru, jaký je navržen od projektanta. Pokud budeme stavět dřevostavbu podle dispozice nahoře – tedy bungalov 3+kk o velikosti 5 × 12 m, budou dva CLT panely dodány v trapézovém tvaru a budou obsahovat i přesné výřezy pro střešní trámy, viz obrázek. Ale je na každém stavebníkovi, jaký tvar budovy chce -– není problém dodat CLT panel, který bude vytvářet sedlovou střechu nebo klenbu. Třetí CLT panel je dodán ve tvaru obdélníku, protože oba trapézové panely svazuje k sobě a je opatřen jen dvěma výřezy pro dveře.

Posledním dílem konstrukce jsou střešní trámy

Jakmile jsou všechny CLT panely usazeny a sešroubovány k sobě tak, že tvoří stabilní tvar, vkládají se do výřezů v nich střešní trámy – lepené KVH hranoly (které zůstanou v interiéru přiznané). Pokud jsou tyto dodány společně s CLT panely, lze opět využít hydraulickou ruku dopravce. Střešní trámy jsou tak dlouhé, aby na délku překryli celý dům. Kotví se do CLT panelů, čímž celou konstrukci ještě více zpevní. Na koncích se po usazení sváží do sebe trámem napříč. Tím je stavba připravena pro montáž střešního pláště a obvodových stěn.
