Microllam, LVL, Ultralam - žádný rozdíl? Dýha, která unese strop i střechu

Co je to Microllam LVL?

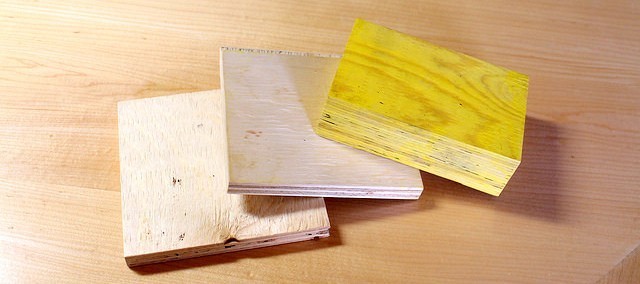

Microllam zkráceně LVL (angl. Laminated Veneer Lumber) je materiál složený z dýh jehličnatých dřevin, které se vzájemně lepí v rovnoběžném směru. Skladba z dýh orientovaných pouze v podélném směru vykazuje mimořádně vysokou pevnost a minimální tvarové změny. V současné době nalézá uplatnění ve stavbách jako nosníky a sloupy.

zdroj: KLski

Vůbec k prvnímu použití vrstveného dřeva jako nosného materiálu došlo koncem 60. let 20. stol. v USA. Jednalo se spíše o vrstvené hranoly a lepené nosníky typu KVH a BSH. Byl to ovšem základ výroby pro materiál z vrstvených dýh, které mají tloušťku do 6 cm na rozdíl od hranolů. Zde Microllam zpopularizovala firma Trust Joist MacMillan, která vyvinula lepené materiály Microllam LVL, Parallam PSL, Intrallam LSL a TJI Joists.

První výrobu vrstveného dřeva LVL v Evropě pak začala v roce 1978 finská firma Finnforest pod názvem Kerto. Mezi významné výrobce patří i německá firma Steico, která Microllam vyrábí pod názvem Ultralam.

Výroba Ultralamu

Výroba je velmi podobná jako u překližovaných desek, výrobní proces je však kontinuální. Jaký je první krok při procesu výroby? Pomineme-li růst stromu a práci v lese, dostaneme se do výrobního závodu, kde se odkorněná kulatina propaří a zakrátí na požadovanou délku. Z takto připravené kulatiny se loupou pásy dýhy.

Základní surovinou pro výrobu vrstveného dřeva jsou právě loupané dýhy z jehličnatých dřevin, nejčastěji se používá dřevo borovice. Dýhy o šířce 650 až 1370 mm a tloušťce okolo 3 mm se nejprve vysuší na ± 8 % vlhkosti a poté se jednotlivé listy sesadí těsně vedle sebe s vlákny v podélném směru. Na připravené pláty dýh se nanese vodovzdorné lepidlo a dýhy se na sebe seskládají v několika vrstvách. Při skládání dýhových vrstev je důležité překrývat spáru dýh v předešlé vrstvě s minimálním přesahem 150 mm. Vytváří se tak nekonečný pás, který se následně zalisuje.

Na konci výrobního procesu máme kompaktní materiál s maximálním formátem 1,2 x 20 m a tloušťkou 18 až 90 mm.

Podívejte se na kompletní výrobu Ultralamu:

Čím je Ultralam (Microllam) tak výjimečný?

Mnohostranné použití lepeného dřeva není jen náhoda, ale má pevný základ ve vlastnostech materiálu.

• Vyšší pevnostní vlastnosti oproti rostlému dřevu. Ultralam dokáže při menším průřezu zvládnout větší zatížení než například beton či rostlé dřevo. Ušetříme tím nejen spotřebu dřeva, ale sníží se tím i hmotnost celé konstrukce a zvětší se prostor.
• Rozměrová stabilita je mnohem lepší. Při změně vlhkosti nedochází k vnitřnímu napětí, tudíž ultralam nesesychá, nekroutí se a nevznikají žádné trhliny jako u přírodního dřeva.

Čtěte dále: Lepené dřevo to natře oceli

Kde lze Ultralam použít?

Instalace je díky potřebným menším rozměrům, a tudíž nižší hmotnosti, velmi jednoduchá. Není třeba žádné speciální zařízení a opracování je možné stejnými nástroji jako běžné rostlé řezivo.

Vrstvené dřevo Ultralam se vyrábí v několika variantách, lišících se orientací dýh.

Ultralam typ R

Dýhy jsou v průřezu pouze v podélném směru. Tím je zajištěna velmi vysoká pevnost. Používá se pro nosníky, vaznice, krokve, stropnice, příhradové konstrukce apod.

Ultralam typ X

Průřez má z cca 80 % podélně uložené dýhy a z cca dalších 20 % příčné dýhy. Je nosný v obou směrech a používá se jako nosné a výztužné velkoformátové desky. Jeho použití může být i v nosném plášti stropu či střechy, přesahy střech a další.

Ultralam I

Obsahuje podélné i příčné dýhy s nižší pevností. Tento materiál se hodí pro méně namáhané konstrukce, které však vyžadují tvarovou stabilitu. Jedná se například o dělící stěny, rámy apod.

Porovnání Ultralamu (LVL) s ostatními materiály

Photocredit: Alberta Innovates Bio Solutions

Uvedená cena za m? je pouze orientační a vždy záleží na nastavených cenách výrobců, a především na průřezu prvků. Nelze si nevšimnout výrazně vyšší ceny u Ultralamu, což jen dokazuje náročnost výroby. Nesmíme zapomenout, že vzhledem k vlastnostem Ultralamu se na stavbě používají výrazně štíhlejší prvky.

Ve statickém výpočtu zjišťujeme rozměry prvků v závislosti na použitém materiálu. Ten ve výpočtu zohledňujeme právě modelem pružnosti a ohybovou pevností. V případě, že LVL má modul pružnosti vyšší, budou výsledné rozměry prvků vycházet menší. Ultralam je sice na m? dražší, ale je možné, že podle statického výpočtu nám vyjde menší dimenze a tím na hmotě materiálu podstatně ušetříme.

Pokud tedy zvažujete použití vrstveného dřeva LVL, je potřeba si správně propočítat, zda se vám vyplatí.
