Stropní konstrukce ze dřeva: Jak správně vypočítat průřez stropních trámů?

U patrové dřevostavby se nevyhneme dřevěnému stropu, který tvoří vodorovnou nosnou konstrukci, na kterou osazujeme stěny dalšího patra. Pokud máme v projektu navrhnutý trámový strop, je vždy dobré vědět, s jakým rozměrem můžeme počítat následně při vlastní realizaci. Díky znalosti průřezu při stavbě svépomocí tak můžeme již dopředu poptávat řezivo na strop od různých dodavatelů.

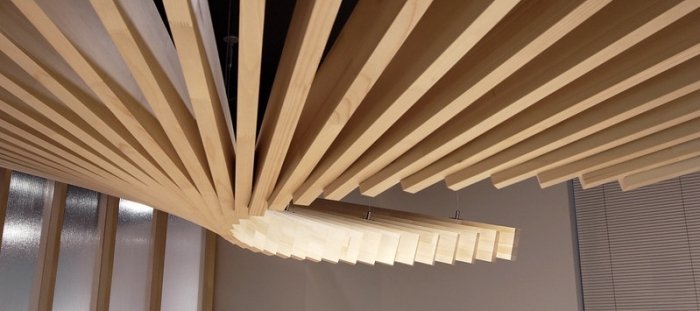

Dřevěný strop
VÍCE FOTOGRAFIÍ V GALERII »
ⓘ Foto: BAKOKO (Flickr CC 2.0)

Z čeho se vychází při návrhu trámového stropu?

V rámci tohoto článku si projdeme jednotlivé parametry, které ovlivňují samotný návrh průřezu (rozměrů) stropního nosníku. Mezi ty základní patří zatížení. V naší online kalkulačce Stropní trámy – výpočet průřezu se můžete setkat s názvy stálé a užitné zatížení. Co tyto pojmy znamenají?

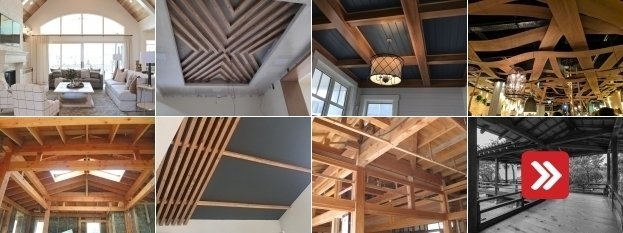

Fotogalerie:

ⓘ Foto: BAKOKO (Flickr CC 2.0), Pyrolytic Carbon, naturalflow, | Becky | Life On Case Lane |

Stálé a užitné zatížení stropu

Stálé zatížení vyjadřuje vlastní váhu zvolených stropních nosníků. Naopak při užitném zatížení se počítá s váhou, která může být proměnlivá a na stropní konstrukci je rozmístěna nepravidelně. Jedná se například o váhu nábytku, různých předmětů, ale také osob, které se po stropu pohybují. Tyto dva typy zatížení se musí zohlednit do výpočtu stropního nosníku.

Délkové rozměry

Abychom stanovili průřez stropního nosníku, budeme potřebovat ještě znát dva délkové rozměry. U prvního se jedná o rozpětí (vzdálenost mezi nosnými stěnami), na kterých bude stropní trám ležet. Druhá hodnota pak udává vzdálenost nosníků (osové vzdálenosti) mezi jednotlivými trámy.

Výběr a zadání hodnot do naší online kalkulačky

1. hodnota: Vzdálenost nosníků

Při výběru hodnoty vzdálenost nosníků obvykle vycházíme z rozměrů velkoformátových desek, které po osazení stropních nosníků použijeme na záklop stropu. Dost často se používá záklop z OSB desek v systému pero-drážka, kdy je rozměr desky 625 × 2500 mm. Desky klademe delší stranou kolmo ke stropnímu nosníku. Pokud tedy zvolíte v naší kalkulačce například hodnotu 62,5 cm, tak záklop stropu bude pěkně navazovat spojem OSB desek na osu stropního nosníku.

2. hodnota: Stálé zatížení

Další hodnota v kalkulačce je stálé zatížení. Pokud plánujete stavbu rodinného domu, zvolte hodnotu 1,75 kN/m2. Pokud stavba má být větších rozměrů co do výšky, zvolte hodnotu 2,5 kN/m2.

3. hodnota: Užitné zatížení

U užitného zatížení se řídíme dle předpokládané váhy prvků v místnosti. Jenom pro vysvětlení, 1 kN = 100 kg. U rozpětí pak máte na výběr délky od 3 do 5,5 m stupňované vždy po 25 cm.

4. hodnota: Rozpětí

Hodnoty rozpětí jsou odvozeny od standardních rozměrů místností v rodinných domech. Po zadání všech hodnot pak naše kalkulačka zohlední všechny parametry a stanoví dva možné průřezy stropních nosníků.

Nyní už jste vybaveni všemi informacemi, můžete se pustit do výpočtu pomocí naší online kalkulačky Stropní trámy – výpočet průřezu.

Materiál na trámové stropy a jejich kotvení do stěn

V moderních patrových dřevostavbách se pro výrobu stropních nosníků používají KVH hranoly, někdy v kombinaci s pevnějšími dřevěnými hranoly z BSH profilů. Při rekonstrukcích domů nebo výstavbě hospodářských objektů se častěji setkáme se sušeným řezivem, které je nutné ošetřit před zabudováním do konstrukce impregnačním prostředkem. Na různé konstrukce stropních prvků se můžete podívat v naší fotogalerii.

Při osazení stropních trámových nosníků je důležité nepodcenit jejich kotvení ke stěnám, které bývají zpravidla ukončeny zdvojenou horní pásnicí nebo věncem. Jako spojovací materiál je možné použít ocelové kotevní prvky (stropní třmeny, úhelníky s prolisem apod.). V případě přiznaných (pohledových) stropních nosníků se používá sortiment spojovacího materiálu, který je zapuštěný do dřeva trámů. U stropů zhotovovaných přímo na staveništi se trámy kotví dlouhými vruty pod úhlem (šikmý spoj).

Dokončovací práce na stropní konstrukci

Pokud jste na stropní konstrukci použili například řezivo profilu 60 × 240 mm, je důležité tyto nosníky zajistit proti jejich klopení. To zabezpečíte tak, že mezi jednotlivé stropní nosníky umístíte tzv. bloky. Jedná se o krátké stropní profily vkládané kolmo mezi jednotlivé stropní nosníky po vzdálenosti přibližně 2–3 m. Bloky se také vkládají na začátku a na konci mezi jednotlivé trámy, a díky nim je tak strop uzavřen po obvodu stavby. Bloky kotvíme do stropních nosníků pomocí vrutů. Na takto připravenou stropní konstrukci pokládáme záklop stropu a nejčastěji pomocí nastřelovacích hřebíků ho kotvíme ke stropní konstrukci.

Mohlo by vás zajímat: U dřevostavby si pohlídejte skladbu stropu
